TILER 2.2 SK

Popis programu

Vytváří 2D návrhy pokládky obkladů a dlažeb nad nakresleným tvarem stěny nebo podlahy. Je vhodným doplňkem pro AEC/CAD software na vytváření kladečských plánů nebo pro vizualizační software na generování textur z komplikovaných tvarů skladeb.

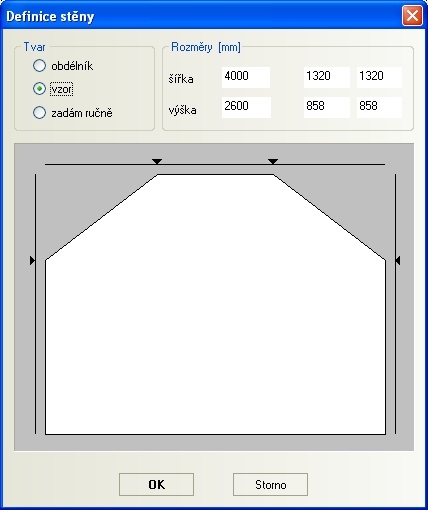

Vytváření tvarů stěn a podlah

Obrys plochy na kterou budete klást jednotlivé pokládky je možné vytvářet ve třech režimech: obdélníkový tvar, obdélníkový tvar se zkosenými rohy, libovolný tvar ohraničený úsečkou nebo křivkou. Tvary se zadávají parametricky nebo pomocí myši. Do ploch je možné umístit otvory znázorňující okna, dveře, prostupy. Tyto nástrojem umožňují vytvářet tvary stěn podlah nebo jiných konstrukcí. Do vytvořených obrysů konstrukcí se umísťují plochy pokládky.

Tvorba pokládky

Plocha pokládky je zadávána pomocí rastru, pomocných čar, uchopování, numerického zadávání souřadnic (absolutní, relativní). Speciální pomůckou je zásobník souřadnic (umožňující použití již zadaných souřadnic). Vytvořené plochy je možno dodatečně kopírovat, posouvat, editovat (měnit umístění vrcholů, přidávat vrcholy, posouvat hrany).

Režimy pokládky

Klasická, šachovnice, de­kor, vzor (skupiny obkladů). Dekory je možné posouvat, kopírovat a otá­čet. Při vkládání dekorů je ověřována správnost rozměrů. Vzor je skupina obkladů, která umožní rychle vytvářet kombinované pokládky.  Obvyklé vzory pokládek jsou již připraveny v databázi. Editorem vzorů vytváříme vlastní návrhy pokládky.

Parametry pokládky

Vzájemný posun (ve směru X a Y), počátek, natočení a vlastnosti spáry obkladů. Pomocí funkce „převzít“ je možné vlastnosti aplikovat i na další plochy. Výběrem lze hromadně měnit vlastnosti na více plochách. Speciální funkcí je náhodné natočení obkladů a dlažeb, pro dosažení realistického vzhledu pokládky.

Databáze TILER

Tiler pracuje s více databázemi. Textury sortimentu jsou ve formátu JPG. Databáze je vícejazyčná, umožňuje zadávat fyzikální parametry obkladů pro zobrazení ve vizualizaci. Filtr umožňuje výběr obkladů podle zvolených kritérií: rozměr, vlastnosti, zařazení (dlaždice, listela, dekor). Databáze obkladů a dlažeb je možné editovat a vytvářet uživatelem. Databázi můžete plnit ručně, nebo automatizovaně načtením zvolených textur obkladů.

Výstupy

Sumace použitých obkladů po jednotlivých plochách a za celý projekt.
Export sumace obkladů do Excelu.
Tisk pokládky v barevném a čárovém módu.
Export pokládky do DXF formátu.
